Filtre de trompa de buit

Filtre de trompa de buit

Diàmetre del fil rotatiu: 0,3-3m
Longitud del fil rotatiu: 0,5-6m
Superfície de filtració: 0,5-50m2
Capacitat de processament: 0,5-50m3/h
Potència del motor: 0,5-30kw

Visió general del producte

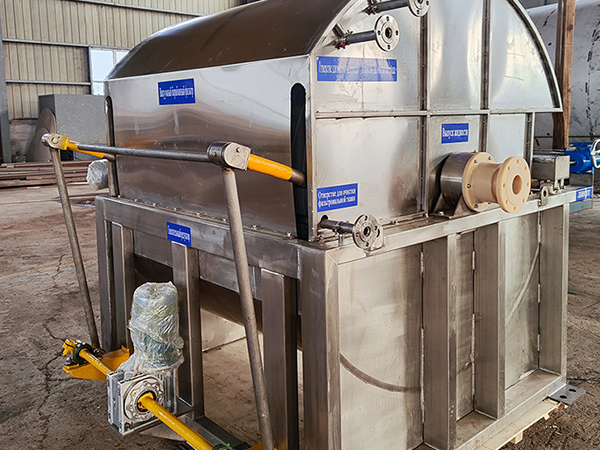

Vacuum drum filter



El filtre de tambor de vidre pertany al dispositiu de filtració de tipus d'operació contínua, que pot aconseguir la separació de líquids sòlids amb l'ajuda de la forta força de conducció formada per la pressió de vidre negativa. En el funcionament de l'equip, la suspensió s'introdueix en una àrea de processament específica, sota l'acció de la pressió negativa de vidre, la suspensió de líquid pot penetrar sense problemes el mitjà de filtre, com la tela de filtre és un dels mitjans de filtre utilitzats comunament.



El component bàsic del filtre rotatiu de buit és un cilindre rotatiu, també conegut com a filferro rotatiu. El rotor està parcialment submergit en un tanc de fang, cobert amb una tovallola de filtre, i està connectat internament al sistema de buit i aire comprimit mitjançant un cap de distribuïdor. A mesura que el rotor continua girant, es completen una sèrie de processos clau com la filtració, el rentat, la deshidratació i l'eliminació del pastís, assegurant que tot el procés de filtració es realitza de manera més eficient i contínua.

Característiques del filtre de tambor de buit

Producció contínua i eficient:

Pot operar de forma contínua, aconseguir la producció ininterrompuda, reduir significativament el cicle de producció, reduir la pèrdua de temps d'inici i aturada de l'equip, millorar significativament l'eficiència de la producció i satisfer la demanda de la producció industrialitzada a gran escala en la sortida.

profunditat i separació pura

Bon efecte de rentat del pastís de filtre, distribució uniforme del líquid de rentat per assegurar un rentat complet i complet. El control precís dels paràmetres de rentat pot eliminar de forma efectiva les impureses i les substàncies solubles del pastís de filtre, realitzant la separació de líquid a sòlid amb alta puresa i garantint la qualitat del producte.

Adaptació precisa i flexible

Altament ajustable, l'operador pot ajustar amb precisió la velocitat del tambor, el buit i altres paràmetres clau segons les característiques del material, els requisits del procés i les condicions de producció, per adaptar-se a les complexes condicions de treball i estabilitzar l'efecte de filtració.

Compacte i estalvi d'espai

Disseny estructural compacte i raonable, disseny científic de components i integració de diverses funcions. En comparació amb l'equip tradicional, ocupa una petita àrea, la qual cosa és propici per optimitzar el disseny de l'oficina, millorar la taxa d'utilització de l'espai i reduir el cost del lloc.



Aplicació del filtre de tambor de buit

El filtre rotatiu de buit s'utilitza àmpliament en la química, la mineria, els aliments, la protecció mediambiental i altres indústries, i és més adequat per fer front a les suspensions amb alta concentració i granularitat moderada. l'equip a través de l'operació contínua automatitzada, pot produir una sortida estable d'alta sequedat del pastís, i l'eficiència de filtració per la naturalesa llisa de les fluctuacions de la influència de menys, és la separació industrial sòlid-liquid d'un dels equips importants en el camp.

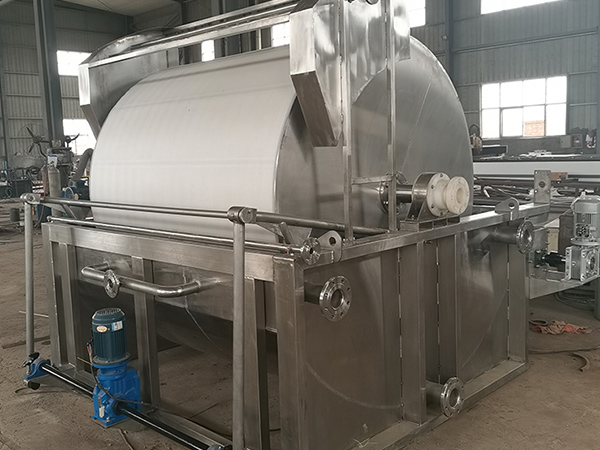

Vacuum drum filter
Composició i estructura del filtre de transferència de ratlles de buit

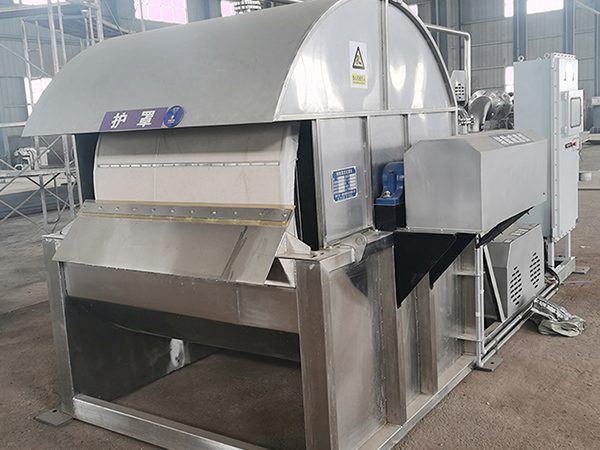

 Vacuum drum filter

Rotació d'aire

El rotor d'aire és el component bàsic de la filtració, i la superfície està coberta amb mitjà de filtració. Quan es gira, entra en contacte amb el material del dipòsit de fang, i l'adsorció de buit permet a la fang formar un pastís a la superfície, realitzant la separació sòlid-liquid, que és el lloc de suport i reacció bàsic del procés de filtració.

Distribuïdor de xarxa

El distribuïdor de xarxa de sector s'utilitza per allotjar amb precisió els circuits de gas i líquid. Amb la rotació del cilindre rotatiu, canvia la planxa en forma de ventilador i es connecta amb els camins de buit i aire comprimit d'una manera ordenada, de manera que les diverses àrees del cilindre rotatiu poden completar el procés de filtració en ordre, i és el "centre de planificació" de l'equip i la tecnologia.

La tuberculosi

La canonada de buit es connecta a la bomba de buit, creant un entorn de buit a l'àrea de formació del pastís, utilitzant la pressió negativa per adsorbir l'aigua de fang, accelerant la separació de líquid-sòlid i la formació del pastís, que és el canal de potència clau per realitzar la funció de filtració de buit.



El tanc clandestí

El dipòsit de fang s'utilitza per a l'emmagatzematge temporal de fang a tractar, proporcionant un espai estable per al rotor per contactar amb materials. El rotor es submergeix parcialment en el fang per assegurar un subministrament continu i igual de material, que és la "àrea de contacte de matèria primera" que afecta l'efecte d'alimentació i filtració.

Escàndol

Quan el tambor giratori gira a una posició específica, l'escarabassa el pastís de filtre forjat i realitza la descàrrega i recollida del material, que és la part clau executant de la descàrrega del material després de la separació sòlid-liquid.

Línia d'aire comprimit

Línia d'aire comprimit en l'àrea de rebuig a l'aire comprimit, el rotor filtre mitjans de rebuig, netejar les partícules residuals en l'espai porós, per restaurar la permeabilitat dels mitjans, és mantenir el rendiment de filtració de la "camina neta".

Avantatges de l'ús de filtres rotatius de buit
Capacitat de funcionament automàtic continu

En tot el procés d'operació no requereix d'inici i parada freqüents, reduint eficaçment la freqüència de la intervenció manual, pot adaptar-se sense problemes al ritme i els requisits de la gran estimació de la producció industrialitzada.

Qualitat estable i fiable del pastís de filtre

El pastís de filtre obtingut després del tractament per l'equip, l'efecte de deshidratació és relativament bo, el contingut d'aigua generalment es pot controlar a un nivell inferior del 10% -30%, al mateix temps, en el procés de rentat, l'equip pot assegurar que el líquid de rentat s'actua uniformement sobre el pastís de filtre, de manera que el filtrat residual es redueix molt, que una sèrie d'avantatges milloren eficaçment la puresa del producte sòlid, per garantir que la qualitat del producte, l'estabilitat i la consistència.

3.- Una gran capacitat d’adaptació

Pot fer front fàcilment a una varietat de tasques de processament de suspensió de diferents tipus, ja sigui amb un desgast anual alt o amb una suspensió complexa que conté una petita quantitat de fibra, pot manejar.A més, ajustant flexiblement els paràmetres de funcionament de l'equip, com ara la velocitat de rotació del tambor, el buit generat pel sistema de buit, etc., pot satisfer amb precisió les necessitats específiques de separació de sòlids i líquids en diferents escenaris, i realment realitzar una màquina multifuncional.

El cost de l'energia és més barat

En comparació amb l'equip de filtració a pressió, el sistema de buit utilitzat en l'equip té avantatges evidents en el consum d'energia. El sistema de buit consumeix relativament menys energia en el procés d'operació, que pot reduir eficaçment el cost energètic de l'empresa.A més, el cost de manteniment de l'equip també és menor, la seva estructura és raonablement dissenyada, la durabilitat de les parts és més forta, reduint el problema de manteniment freqüent i reemplaçament de les parts, estalviant encara més els costos d'operació per a l'empresa.

Crear un bon entorn operatiu

L'equip té un bon tancat, en el procés de funcionament pot evitar eficaçment l'esclat de la saliva i la propagació de l'olor. Millora eficaçment l'entorn operatiu de l'oficina i redueix les possibilitats que el personal entri en contacte amb substàncies nocives. al mateix temps, l'entorn de l'oficina net i ordenat també ajuda a millorar la imatge i el nivell de gestió de l'empresa.

Avantatges del filtre de tambor de buit

En comparació amb altres equips de filtració, els avantatges bàsics dels filtres rotatius de buit són:



Termini de comparació

Filtre de trompa de buit

Filtre de plaques i marcs

Filtres centrifugals

Mètode operatiu

Operació continuada

Operació intermitent

Contínua / intermitent

Grau d'automatització

Alta

Relativament baixa

més alt

Pastís sec

més alt

Alta

Alta

Capacitat de tractament

Gran

Mediàtic

Gran

Requisits per a l'estabilitat de l'escombra

més baix

Més alt (tendència a obstruir)

Sensible a la viscositat (Higher viscosity sensitive)

Consum de potència

més baix

Mediàtic

Alta

Els filtres rotatius de buit tenen un millor efecte de rentat de pastissos, especialment adequats per a processos que requereixen rentat en múltiples etapes, i l'equip funciona amb baix soroll i és fàcil de mantenir.



Fabricant de filtres rotatius de buit



Selecció i personalització de l'equip: segons la naturalesa i les necessitats de producció de l'usuari, per proporcionar solucions de disseny personalitzades;

Instal·lació i posada en marxa: un equip professional per ajudar en la instal·lació de l'equip, els paràmetres de depuració, per assegurar que s'aconsegueix l'efecte de filtració;

Subministrament de peces de recanvi: el subministrament de tovalloles de filtre, segells de cap de distribuïdor, peces de transport de la bomba de buit, etc., per garantir que l'equip continuï funcionant;

Suport tècnic: visites periòdiques de retorn, reparació de defectes, registre d'equips Suport tècnic: visites periòdiques, manteniment de defectes, registre d'equips.
