El filtre de cinturó de buit horitzontal és un nou tipus d'equip de separació de líquids i sòlids d'alta eficiència, que caracteritza l'alta eficiència de filtració, el baix consum d'energia i l'excel·lent rendiment de rentat, fent-lo àmpliament utilitzat en indústries com l'enginyeria química, la metal·lúrgia, la mineria, el processament d'aliments i els productes farmacèutics.

Principi de treball

El filtre de cinturó de buit horitzontal és un dispositiu de separació sòlid-liquid que opera contínuament, el principi bàsic del qual combina la filtració de buit amb el transport mecànic. Durant l'operació, el teixit del filtre es sotmet a un moviment cíclic continu impulsat pels rodets de conducció, mentre que la suspensió es distribueix uniformement per la superfície del teixit del filtre a través del mecanisme d'alimentació. Una cambra de buit, fixada sota el cinturó del filtre i connectada al sistema de buit, crea una zona de pressió negativa a la superfície del teixit del filtre. Sota aquest buit, el teixit líquid penetra el teixit a la cambra de buit mentre que les partícules s'emmagatz

Estructura del filtre de cinturó de buit

Unitat de conducció

Consisteix en un motor de freqüència variable, reductor, rodet d'acció, cinturó, tela de filtre, etc., que impulsa el funcionament de la cintura i la tela de filtre.

Sistema de buit

Inclou bomba de buit, tanc de separador de buit, cambra de buit, cinturó de fricció, etc. El cinturó de fricció forma un segell dinàmic entre la cambra de buit i la cintura, permetent la filtració de buit.

Sistema de filtració i rentat

Comprenent una bomba d'alimentació, distribuïdor, bomba de rentat, tanc de rentat, tela de filtre i cinturó de cautxú, aquest sistema realitza la filtració de materials, el rentat i la deshidratació.

Sistema de guia web

Inclou interruptors de proximitat de guia web, rodets de guia, bosses d'aire i vàlvules solenoides per corregir el mal alineament de la tela del filtre i garantir el funcionament estable de l'equip.

Característiques del rendiment:

Alta eficiència de filtració:Quan el material s'alimenta a la superfície de filtració horitzontal, les partícules més grans s'assenten primer, formant una capa de filtre primari permeable. Aquesta capa redueix eficaçment l'embolcall del teixit del filtre, reduint significativament la resistència a la filtració.

Excel·lent efecte de rentat:L'equip produeix pastissos de filtre uniformement gruixuts amb una distribució equilibrada del líquid de rentat a través de la superfície del pastís. Es poden emprar mètodes de rentat co-corrent o contra-corrent de múltiples etapes durant l'operació, millorant l'eficiència del rentat i permetent la recuperació separada del líquid de rentat i el líquid de rentat per a la posterior utilització o tractament de recursos.

Control flexible i còmode:Per optimitzar la separació entre sòlids i líquids, es poden ajustar paràmetres com la velocitat de la cinta de filtre, el gruix del pastís i les longituds de les seccions de filtració, rentat i deshidratació en funció de les característiques del material, garantint que el procés de separació aconsegueixi condicions ideals.

Alt nivell d’automatització:L'equip integra múltiples funcions automatitzades, permetent un funcionament continu completament automàtic des de l'alimentació, la filtració i el rentat fins a la descàrrega de pastissos i la neteja de la tela de filtre sense intervenció manual.

Excel·lent resistència a la corrosió:El cinturó de filtre utilitza materials especialitzats resistents a la corrosió. Els components bàsics com la cambra de buit i el separador de gas i líquid es poden construir a partir de materials resistents a la corrosió com l'acer inoxidable o el titani basats en les propietats del material.

Baix consum d’energia:El cinturó de filtre funciona a una velocitat lenta, i la rotació de l'eix principal roman dins d'un rang de consum d'energia baixa. Combinat amb el disseny de segellat de precisió entre la cambra de buit i el cinturó de filtre, que manté nivells de buit estables, la potència necessària de la bomba de buit es redueix significativament.

Imatge del producte

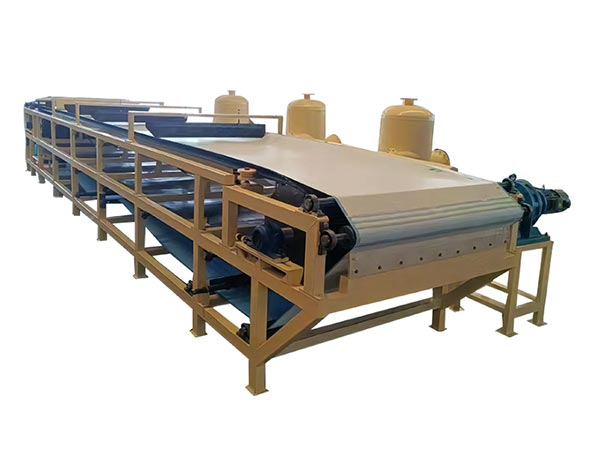

Filtre de cinturó de buit

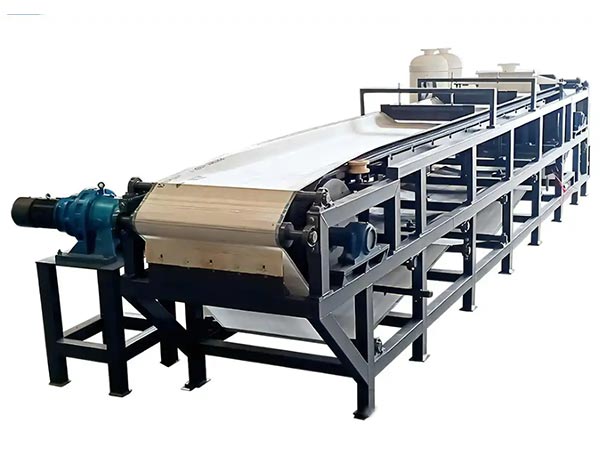

Filtre de cinturó horitzontal

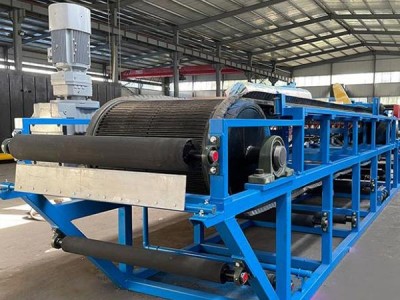

Filtre de banda de buit

Especificacions del model

Especificació i model	(en els mm)	(Màxim m2)	i m)	(m 3 / h, depenent del material)	Escenari d'adaptació
El B1000-5	mil·lenni	5 El	5 El	1 a 5	Processament químic i alimentari a petita escala (com la clarificació d'estructures i sucs)
B1200 - 8 anys	1200 persones	8è	6.7 El	3 a 8	Protecció mediambiental de mida mitjana (com la deshidratació del fang municipal), tractament de la cua de la mineria
B1500 - 15 anys	El 1500	15è	10è	8 i 15	Mines a gran escala (com la descàrrega seca del coure i la cua de ferro), filtració de material de cristal·lització química
Bàsquet 2000-25	El 2000	25è	El 12.5	15 i 25	Metal·lúrgia a gran escala (com ara xocolata d'acer), tractament de gips de desulfurització de centrals elèctriques
B2500 i 40	2500 anys	40 anys	16è	25 i 40	Indústria química a gran escala (com la filtració de resina de PVC), materials de construcció (deshidratació de matèries primeres de plaques de gips)

Actuació de separació

L'eficiència de separació del filtre de cinturó de buit horitzontal té un impacte directe en els costos posteriors i l'eficiència operativa. En avaluar els dos mètriques clau - "contingut d'humitat del pastís" i "claredat del filtre" - s'han de fixar estàndards basats en requisits específics d'ús final:

Contingut d'humitat del pastís: alineat amb les demandes de postprocessament

El nivell d'humitat del pastís de filtre determina els costos d'eliminació. Els requisits específics de la indústria per al contingut d'humitat varien significativament:

Si el pastís del filtre requereix incineració, el contingut d'humitat s'ha de controlar per sota del 60% (l'excés d'humitat augmenta l'ús d'additius de combustible i augmenta els costos d'incineració);

Si el pastís de filtre requereix l'eliminació de les deixalles, algunes regions requereixen un contingut d'humitat inferior al 70% (per prevenir que la fosa contamine el sòl);

Si el pastís de filtre requereix recuperació de recursos, el contingut d'humitat s'ha de reduir a menys del 30% (per garantir l'eficiència de la combustió).

Els compradors han de definir clarament el seu llindar de contingut d'humitat per a l'eliminació del pastís de filtre i exigir als proveïdors que proporcionin informes de prova de contingut d'humitat per a materials similars. Es recomanen les proves en el lloc: processen el material de producció real durant 1-2 hores, mostren el pastís de filtre per a la prova de contingut d'humitat, i comproven els resultats alineats amb els requisits. Nota: Alguns proveïdors poden reduir el contingut d'humitat per "ampliar el temps de filtració", que disminueix el rendiment.
